Pflastersteine

Distanz-Verbund
Das Pflastersystem

mit eingebauter Abstandssicherung

   An jeder Steinrasterstrecke
   befinden sich zwei Zähne. Ein
   Zahn besitzt einen lotrechten
   oberen Zahnteil, der sich knapp
   oberhalb der halben Steinhöhe
   zum lotrechten unteren Zahnteil
   verdickt.
   Der zweite Zahn besitzt durch-
   gängig den Querschnitt des
   oberen Zahnteils des ersten
   Zahns.

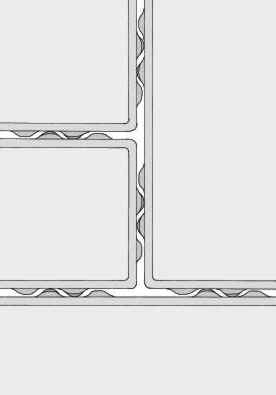

Beispielstein 20 x 40 cm

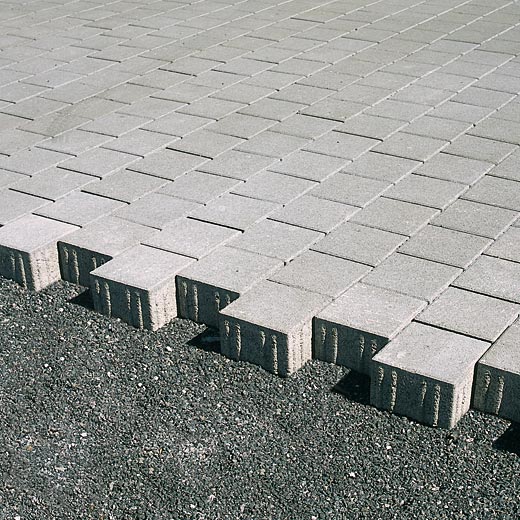

Die Verbundpflastersteine können nun einfach dicht an dicht nebeneinander verlegt werden. Ein mühseliges “auf Abstand legen” erübrigt sich somit.

An jeder Steinrasterstrecke liegt ein unterer Zahnteil eines Steins neben einem unteren Zahnteil eines Nachbarsteins.

Die oberen Zahnteile sowie die beiden anderen Zähne besitzen einen normalen Verlegeabstand von 1 Millimeter zum Nachbarstein.
Beim Versanden der Fugen gelangt genügend Fugenmaterial um die oberen Zahnteile sowie die in Abstand zur Steinwand befindlichen Zähne.

Da die unteren Zahnteile punktförmig und lediglich knapp über die halbe Steinhöhe am Nachbarstein anliegen, werden diese
 ebenfalls größtenteils von Füllsand ummantelt, was einen Druckausgleich bei Belastung garantiert und zu keinen Schäden
an denVerbundpflastersteinen führt.
 Ein weiterer Effekt ist, dass der untere Zahnteil einen erhöhten Kraftschluss und zwar über die gesamte Fugenbreite von
Pflasterstein zu Pflasterstein schafft.
Durch die Gruppe von lediglich zwei Zähnen an jeder Steinrasterstrecke bleibt in der Fuge genügend Freiraum um Ober-
flächenwasser in den Untergrund zu leiten.

Die Betonpflastersteine können auf einem 10 cm Raster aufgebaut sein.
Der Einstieg in das System wäre z. B. mit den 3 Formaten
10 x 20; 20 x 20 und 20 x 30 cm
zu vollziehen.
