Ökopflaster

Drain-Verbundstein    Distanz-Verbund-Öko



Neu!
Drain-Verbundstein


mit enorm hohem Speichervolumen in der Pflasterfläche

Je nach Hersteller sind unterschiedliche Ausführungen der Verzahnung möglich!

Krafschlüssiger Verbund

Einfache Verlegung

Sehr hohe Wasserspeichermöglichkeit

Optimale Entwässerung in den Untergrund

Senkung der Umgebungstemperatur

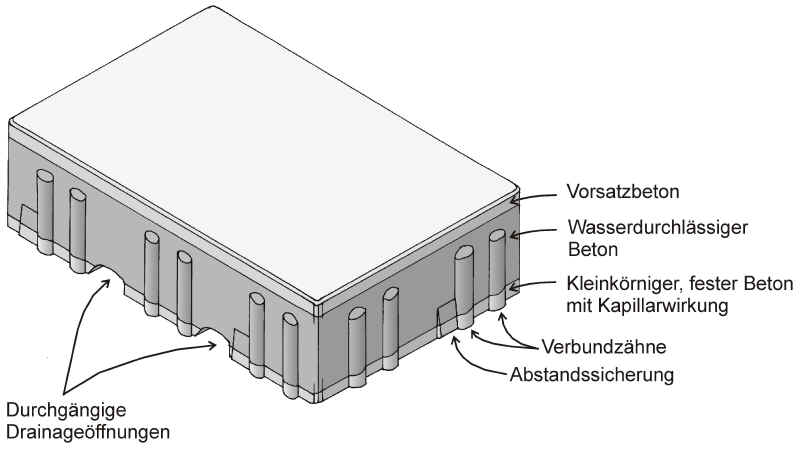

Alle Pflastersteinseiten haben Verbund-
zähne und Abstandssicherungen.
An der Unterseite sind dazwischen durch-
gängige Drainageöffnungen, die mit einem
Ziehblech hergestellt werden, vorgesehen.

Der Pflasterstein besitzt an der Unterseite
einen kleinkörnigen, festen Beton mit Kapillar-
wirkung, an der Oberseite einen Vorsatzbeton
und dazwischen einen wasserdurchlässigen
Beton.

Bei Starkregen ist es leicht möglich, dass
Oberflächenwasser vom Untergrund nicht
mehr aufgenommen werden kann.
Nun ist in den Drainageöffnungen die
Möglichkeit einer zusätzlichen Speicherung
gegeben. Steigt das Wasser über die Höhe
der Aussparung kann es ungehindert in den
wasserdurchlässigen Beton aufsteigen.
Hier wird das Wasser zwischengespeichert,
bis wieder ein Abfließen in den Untergrund
möglich ist.

So wird in der Pflasterfläche ein größtmög-
liches Speichervolumen für Oberflächen-
wasser geschaffen.
Da die untere Pflastersteinschicht mit
einem kleinkörnigen, festen Beton mit
Kapillarwirkung produziert wird, kann auch
bei nicht so stark durchfeuchteten Unter-
gründen Wasser in den wasserdurchlässigen
Beton aufsteigen.

Ein weiterer Effekt ist die wesentliche Senkung der Umgebungstemperatur.

Bei Sonneneinstrahlung erwärmt sich  der Drain-Verbundstein und beginnt die zwischengespeicherte Restfeuchte im Stein und die Feuchtigkeit aus dem Unterbau durch den kapillaren Effekt der beiden unteren Schichten nach oben zu transportieren.
Die dadurch entstehende Verdunstung des Wassers wird über die Fugen frei gesetzt und dient so zur Kühlung des darüber liegenden Raumes.

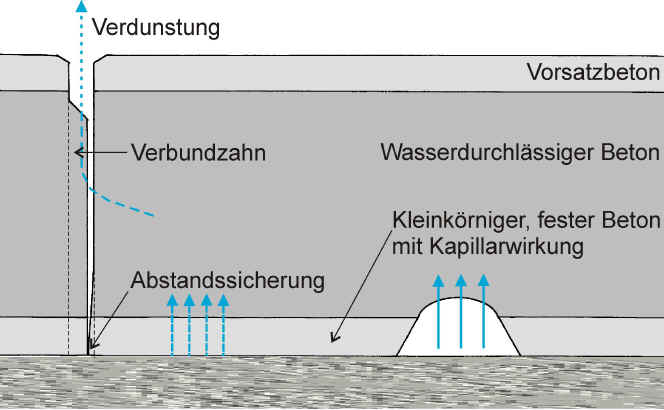

Schnitt



Die Verzahnung stößt le-
diglich punktförmig unten
an die konische Abstands-
sicherung des Nachbar-
steins. Der Restzahn hat
immer einen Abstand zum
Nachbarstein, so dass Be-
schädigungen der Pflaster-
steine vermieden werden.
Da die Berührung im Be-
reich des kleinkörnigen,
festen Betons stattfindet,
stellt sie eine sichere und
dauerhafte Berührung dar.



Ökopflaster

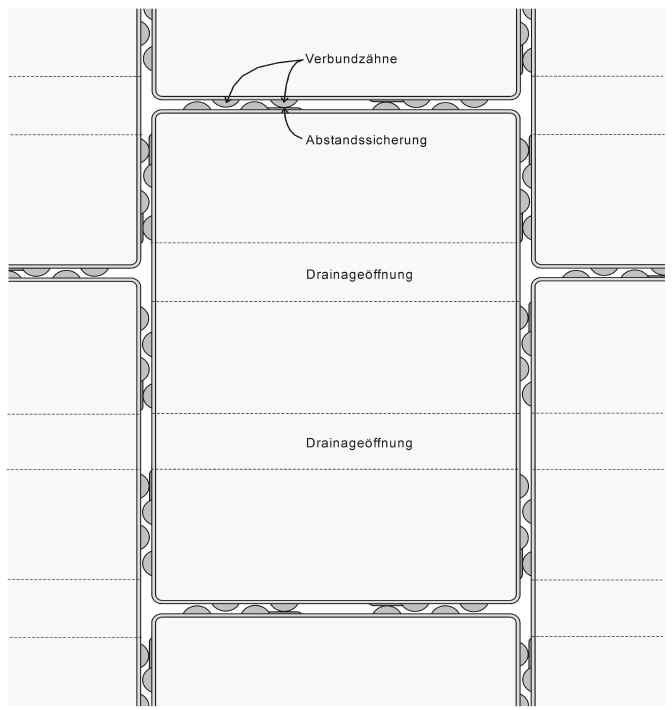

Die Verlegung in der Fläche

Durch die Abstandssicherungen kann
eine Verlegung einfach durch Anlegen
erfolgen. Ein Mühevolles auf Abstand
legen entfällt. Die Steine gelangen so

auf ihren Soll-Fugenabstand, so dass
die Zähne im Wesentlichen einen Ab-
stand zum Nachbarstein besitzen
und nicht beschädigt werden.





Schutzrechte

Deutsche Patentanmeldung   10 2024 111 376.6
     Deutsches Gebrauchsmuster   20 2024 102 033.2
Anmeldetag                   23.04.2024



Freie Gebiete in Deutschland

Schleswig-Holstein
